KONFIGURASI VoIP DENGAN 5 IP PHONE

HALLO TEMAN

 Kali ini saya akan berbagi ilmu mengenai

Konfigurasi VoIP Dengan 5 Ip Phone

Semoga bisa membantu☺

Alat yang akan digunakan:

• Cisco Packet Tracer
• Router jenis 2811
• Switch jenis 2960
• 5 buah Ip Phone
• Kabel Straight-Through

Yang perlu di persiapkan:

• Buat sebuah Router jenis 2811 (karena hanya ini yg menyediakan fungsi untuk ip phone)
• Buat sebuah Switch jenis 2960
• Buat 5 buah ip phone

• Sambungkan seluruh ip phone ke switch dan switch ke router, masing-masing menggunakan kabel jenis straight-through

• Colokkan power adapter pada setiap ip phone kemudian drag power ke portnya

• Setelah ini kita akan konfigurasi Switch, dengan cara sebagai berikut:

- Klik pada switch dan masuk ke tab CLI (kita akan mengkonfigurasi dengan metode command line)

- Ketikkan perintah "en" kemudian "config terminal" (artinya kita akan masuk ke konfigurasi)

- Masukkan perintah "int range fa 0/1-24" untuk memberikan semua port switch (port 1-24 kepada switch port voice)

- Ketikkan "switch voice vlan 1" (membuat vlan rd yg default berada dalam vlan 1)

- Ketikkan perintah "exit" untuk keluar dari config terminal

Tampilannya seperti dibawah ini:

• Lalu kita masuk konfigurasi Router, dengan cara sebagai berikut:

- Ketikkan perintah yg sama untuk memulai yaitu "en" dan "config terminal"

- Ketikkan "ip dhcp pool voice" (untuk masuk ke konfigurasi DHCP)

- Ketikkan "network 192.168.1.0 255.255.255.0" (untuk memasukkan ip network dan subnet mask pada konfigurasi dhcp)

- Kemudian masukkan perintah "default-router 192.168.1.1" (untuk menentukan ip router dhcp)

- Ketikkan "option 150 ip 192.168.1.1" untuk menentukan berapa jumlah ip maksimal yg akan memberikan 150 ip yg mulai dari 192.168.1.1 yaitu 192.168.1.2 sampai 192.168.1.152

- Ketikkan "exit" (untuk keluar dari konfigurasi dhcp)

- Kemudian masukkan perintah "ip dhcp excluded-address 192.168.1.1" (agar ip router yaitu 192.168.1.1 tidak ikut diberikan ke host pada dhcp)

- Ketikkan "int fastethernet 0/0" (kita akan konfigurasi interface pada router)

- Ketikkan "ip address 192.168.1.1 255.255.255.0" (memberikan ip pada router secara static)

- Ketik "no shutdown" (untuk mengaktifkan/meng-up kan konfigurasi ip router tersebut)

- Ketik lagi "exit" (keluar dari config terminal)

- Ketikkan "telephony-service" (untuk masuk ke konfigurasi VoIP)

- Ketikkan "max-ephones 5" dan "max-dn 5" (untuk memberikan jumlah iphone dan serial number maksimal)

- Ketik "ip source-address 192.168.1.1 port 2000" (untuk memberikan sumber ip pada iphone)

- Ketik "auto assign 4 to 6" kemudian "auto assign 1 to 5" dan "exit"

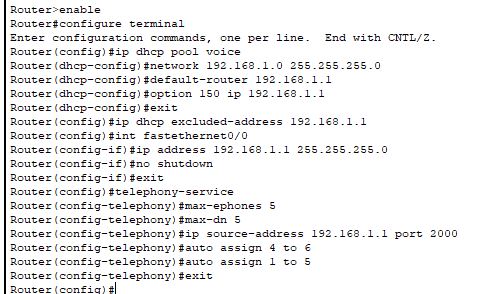

Tampilannya seperti dibawah ini:

- Ketikkan "ephone-dn 1" kemudian tekan enter 2x

- Ketikkan "number 101" (kali ini kita memberikan dial number pada ip phone yaitu 101)

- Ketikkan "ephone-dn 2" kemudian tekan enter 2x selanjutnya ketik "number 102"

- Ketikkan "ephone-dn 3" kemudian tekan enter 2x selanjutnya ketik "number 103"

- Ketikkan "ephone-dn 4" kemudian tekan enter 2x selanjutnya ketik "number 104"

- Ketikkan "ephone-dn 5" kemudian tekan enter 2x selanjutnya ketik "number 105"

Tampilannya seperti dibawah ini:

• Setelah selesai kita Close
• Lalu kita akan mencoba untuk memanggil dari Ip Phone 1 ke Ip Phone yg lain. Caranya dengan kita mengklik ke salah satu Ip Phone lalu pilih menu GUI, tampak sebagai berikut:

• Cara memanggilnya dengan membuka gagang phone pada Ip Phone 1, lalu lihat nomer Ip Phone 2 (berada pada kolom number pojok kanan atas) kita ketikkan pada tombol number Ip Phone 1.
• Jika lampu pada gagang Ip Phone 2 berkedip lalu kita angkat lalu muncul kata "conected" tandanya kita telah tersambung. Kita juga bisa melakukan hal tersebut ke ip phone yang lain juga.
• Konfigurasi Berhasil☺
